Descripción general

Referencia: Shigley, JE (1986). Diseño de Ingeniería Mecánica (1.ª ed.). McGraw-Hill. (Tabla A-23, Figura A-23-1, pág. 673).

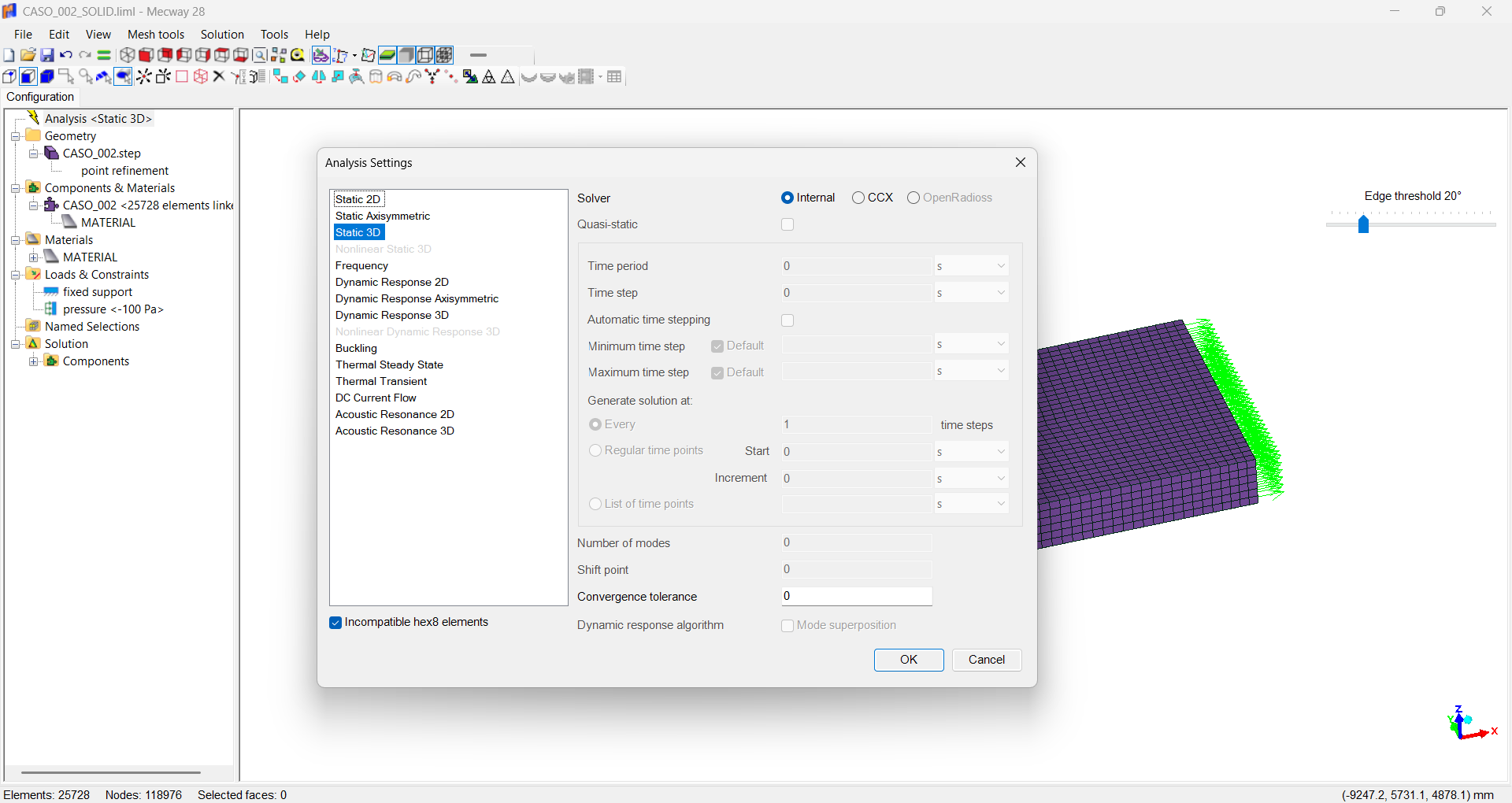

Solver: Mecway, CalculiX

Tipo de análisis: Análisis estructural estático lineal

Tipos de elemento: Sólido, shells

Descripción

Una placa rectangular con un orificio circular es fijada a lo largo de una de las caras del extremo y se aplica una carga de tensión en la cara opuesta. El objetivo del análisis es conocer las tensiones máximas en las superficies cilindricas del agujero.

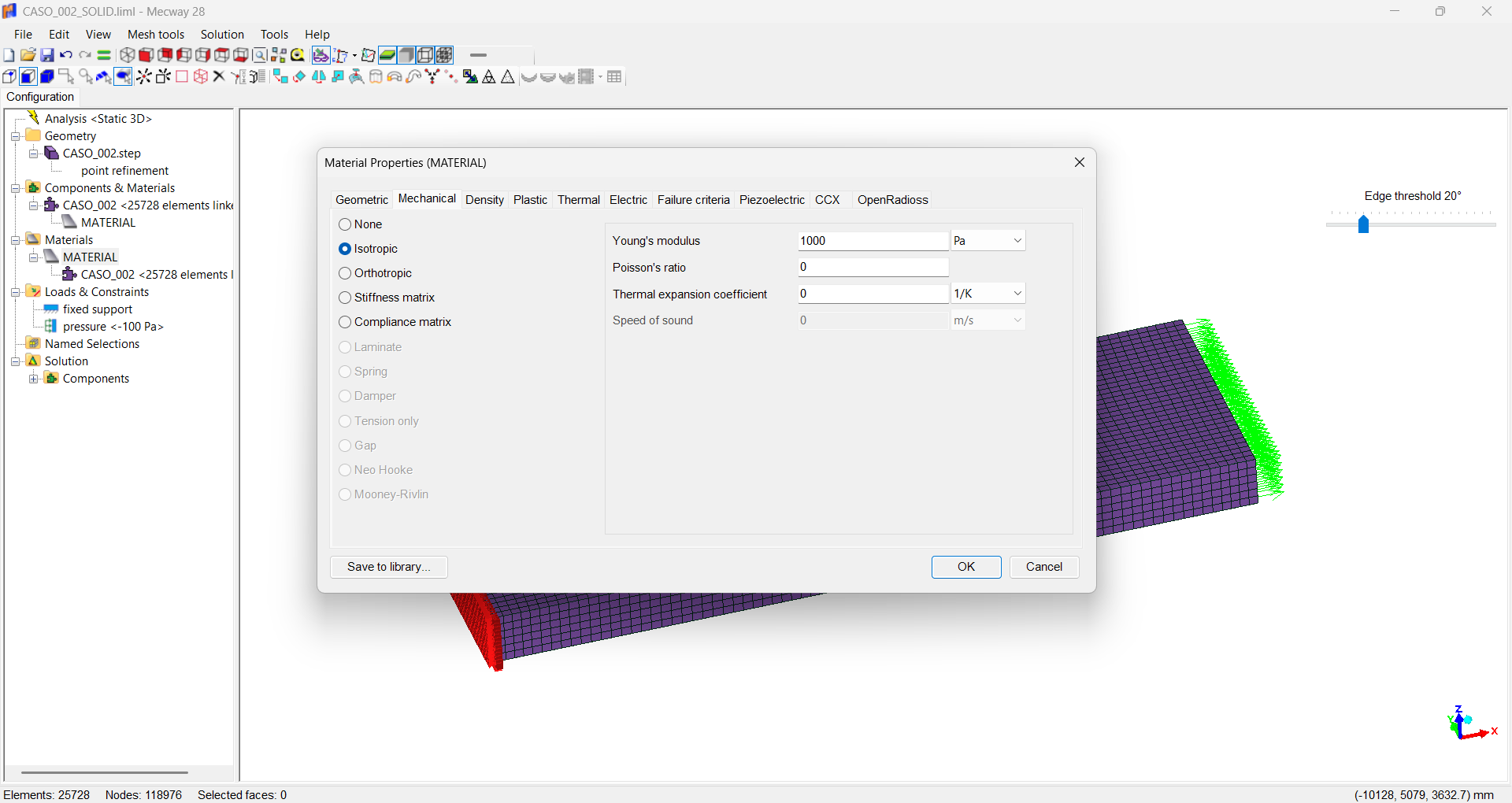

Propiedades del material

E = 1000 Pa

Propiedades geométricas

Longitud = 15 m
Ancho = 5 m
Espesor = 1 m
Radio del agujero = 0,5 m

Condiciones de carga

Presión = -100 Pa

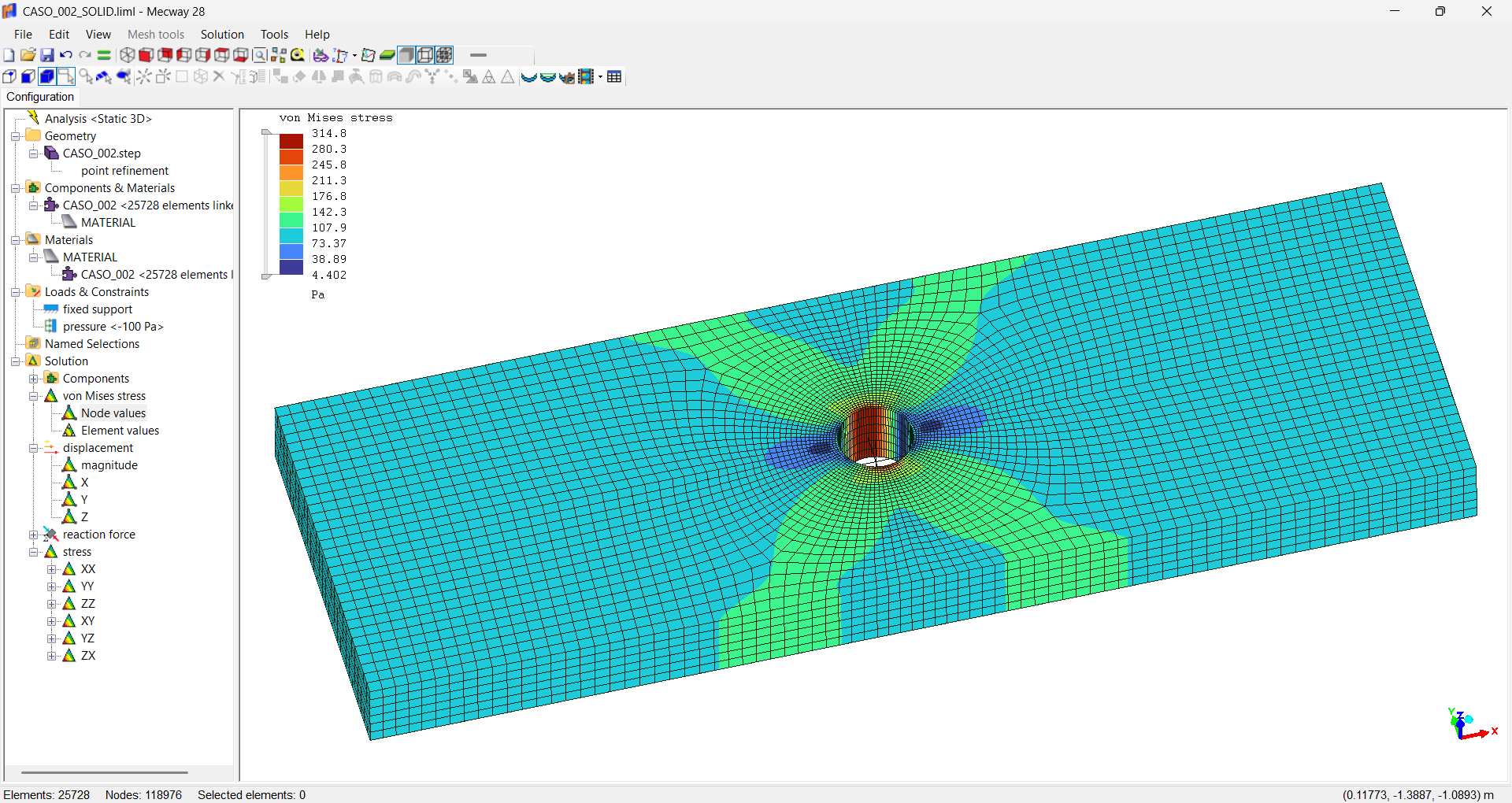

Resultados

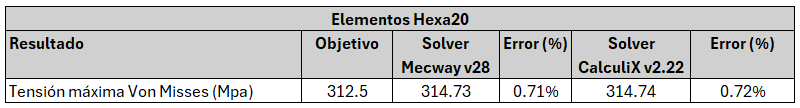

Ambos solvers muestran resultados similares con un error inferior al 0.72% con respecto al valor teórico.
