Descripción general

Referencia: Timoshenko, S. (1955). Resistencia de materiales, Parte 1: Teoría elemental y problemas (3.ª ed., págs. 22, 26). CBS Publishers and Distributors.

Solvers: Mecway, CalculiX

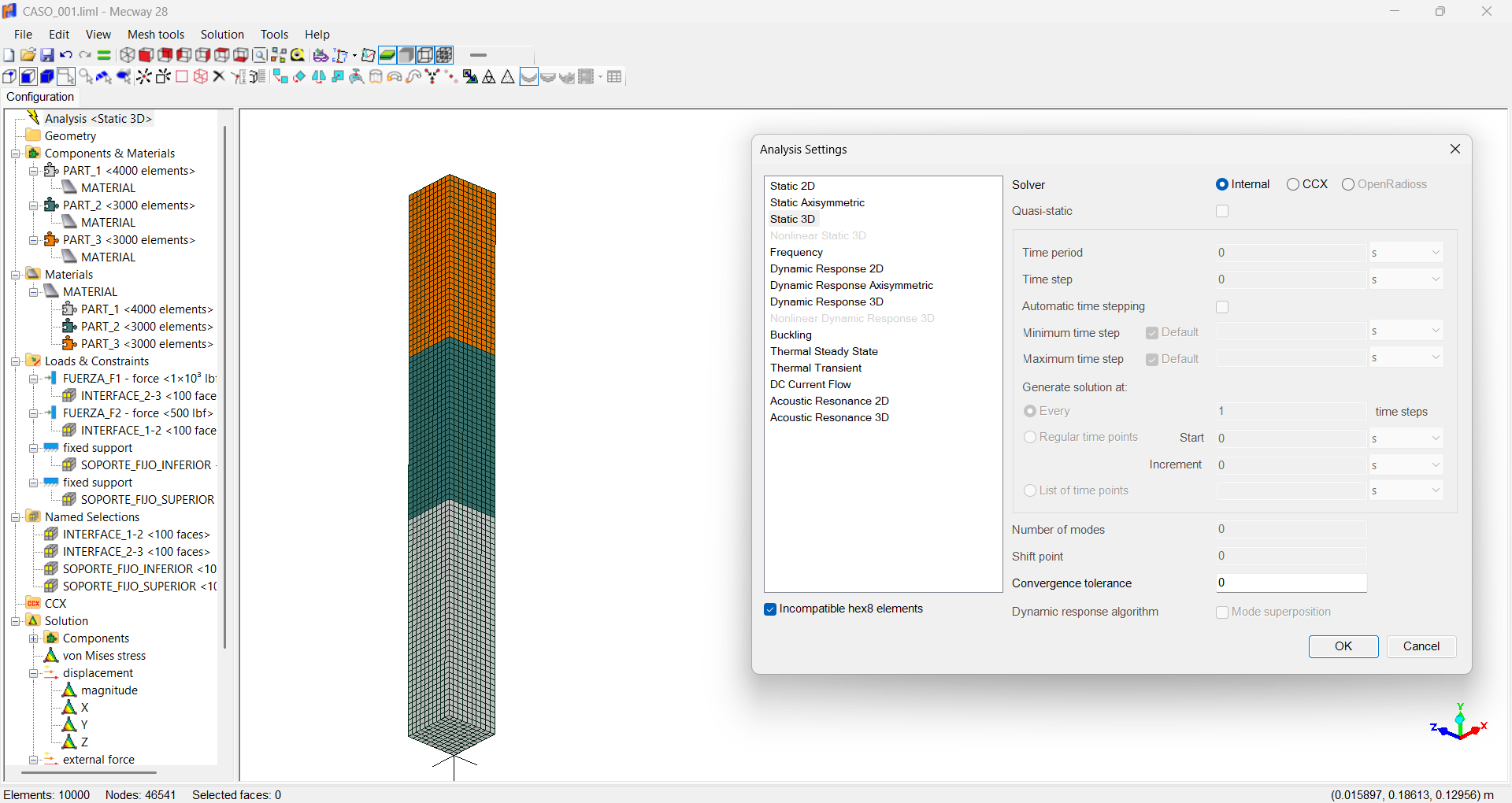

Tipo(s) de análisis: Análisis estructural estático lineal

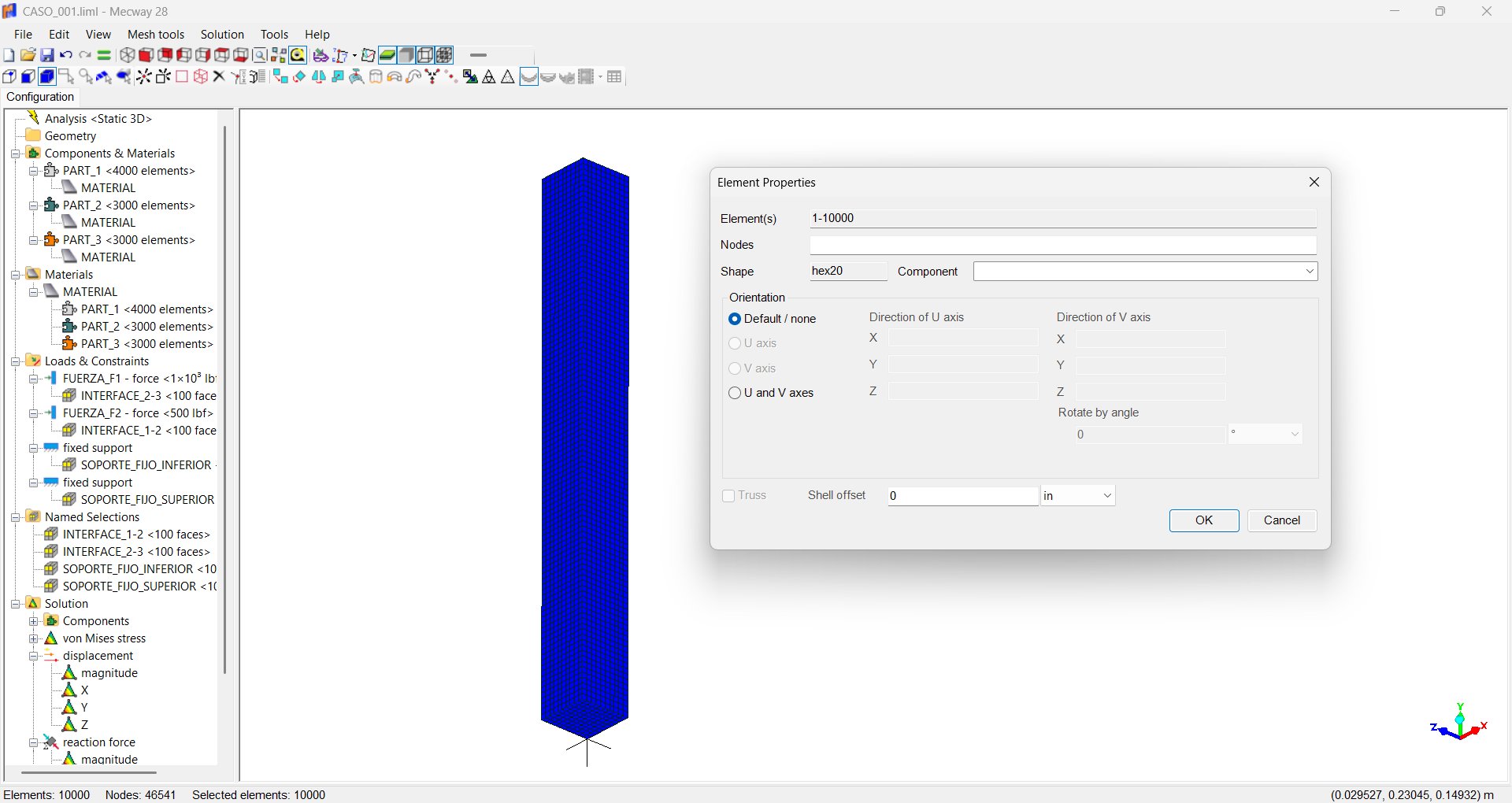

Tipo(s) de elemento: Sólido, viga

Descripción

Un conjunto de tres barras prismáticas se apoya en ambos extremos y se carga axialmente con las fuerzas F1 y F2 . La fuerza F1 se aplica en la cara entre las piezas 2 y 3, y la F2 en la cara entre las piezas 1 y 2. El objetivo del cálculo es encuentrar las fuerzas de reacción en la dirección Y en los apoyos fijos.

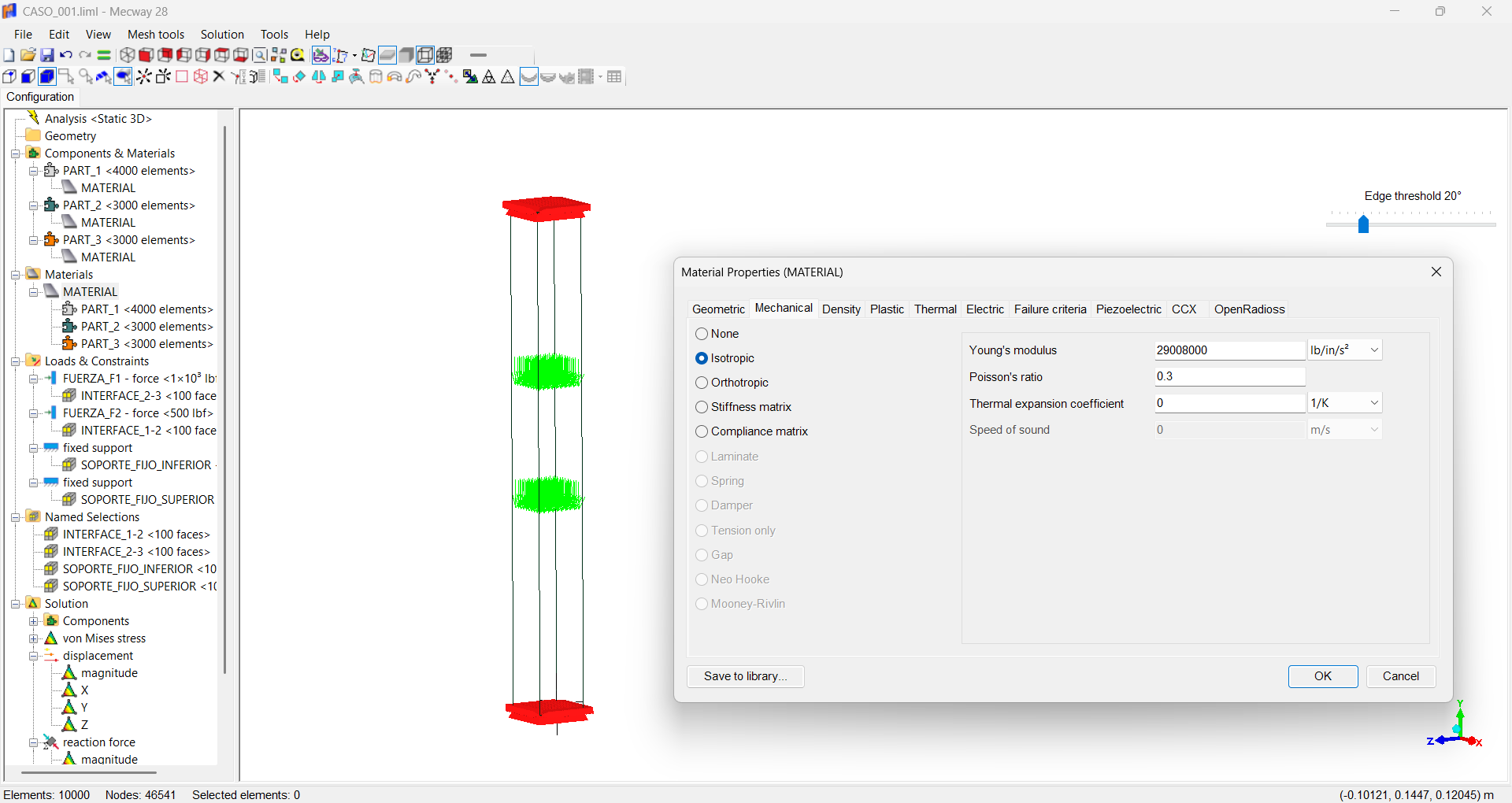

Propiedades del material

E = 2,9008e7 psi

ν = 0,3

Propiedades geométricas

Sección transversal de todas las piezas = 1" x 1"

Longitud de la pieza 1 = 4"

Longitud de la pieza 2 = 3"

Longitud de la pieza 3 = 3"

Condiciones de carga

Fuerza F 1 = -1000 (dirección Y)

Fuerza F 2 = -500 (dirección Y)

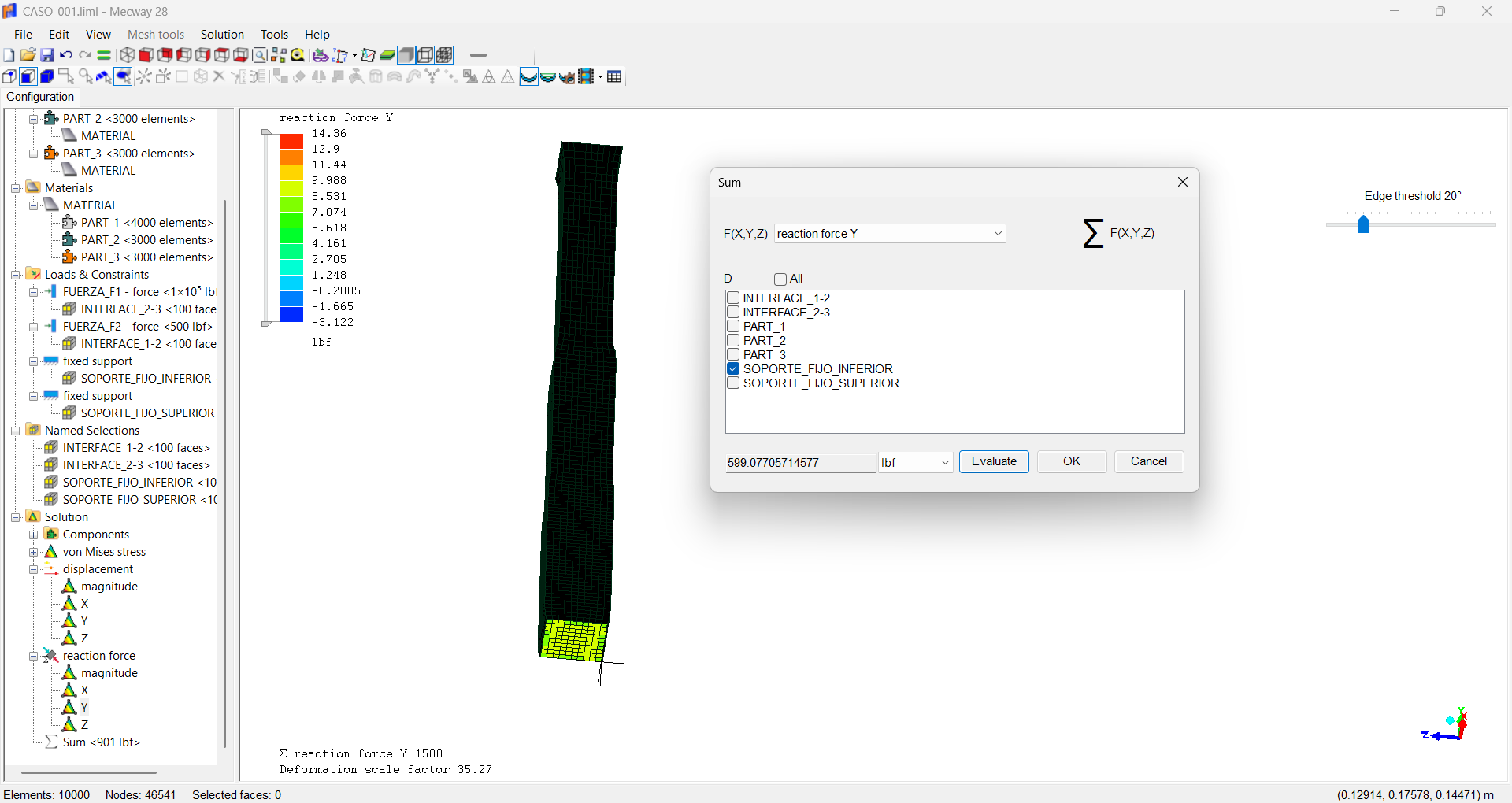

Resultados

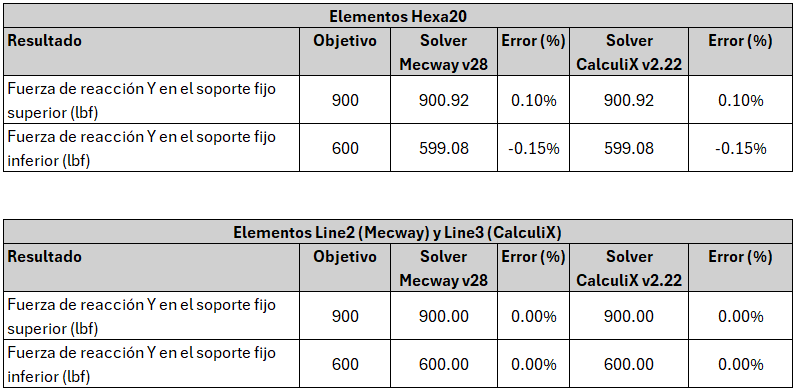

Ambos solvers y tipos de elementos muestran resultados con un error inferior al 0.15% con respecto al valor teórico.
